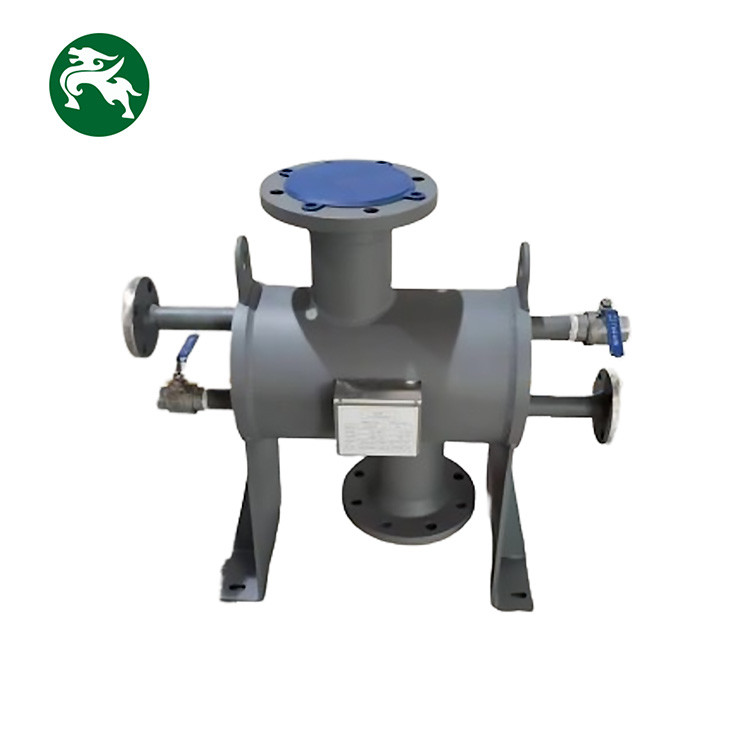

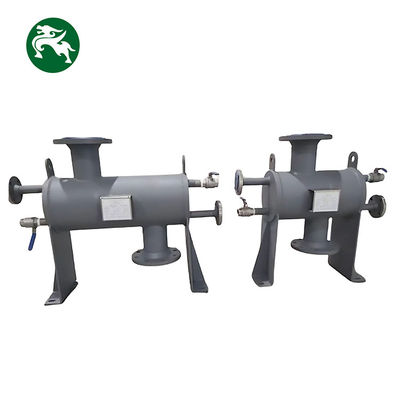

تجهیزات انتقال گرما و فشار بالا

تجهیزات انتقال گرما و فشار بالا

1.خلاصه ها:

مبادله گرما صفحه و پوسته کاملاً جوشیده در واقع یک نوع جدید از مبادله گرما با کارایی بالا است که برای کاربردهای دمای بالا و فشار بالا مناسب است.طراحی کاملا جوش کمک به جلوگیری از استرس حرارتی و نشت در شرایط عملیاتی شدید، که آن را به یک گزینه قابل اعتماد برای محیط های صنعتی چالش برانگیز تبدیل می کند.

2مشخصات فنی:

3انتخاب مواد:

4.فرآیند جوش و اصل عملکرد مبادلات گرما صفحه و پوسته:

بسته صفحات داخلی با استفاده از جوش برقی برای ادغام نمونه اولیه صفحات لوله کشی با هم جوش داده می شوند، از بین بردن گاسکت مهر و موم که در دمای بالا ذوب می شود.این نه تنها مزایای یک منطقه انتقال گرما بزرگ، کارایی بالا و ساختار فشرده از مبادله گرما صفحه، اما همچنین آن را دارای خواص عالی مقاومت فشار بالا، مقاومت گرما، و عملکرد مهر و موم خوب است.معمولا در محیط های کار با دمای بالا و فشار بالا استفاده می شوداین ماده بیشتر در صنایع مانند پالایشگاه ها، کارخانه های شیمیایی و نیروگاه های هسته ای استفاده می شود.

جوشکاری الکتریکی پلاک بسته به این دلیل است که اکثر ورق های فلزی دایره ای الگوهای منحنی مستقیم منحنی هستند و منحنی های صفحات مجاور در جهت های مخالف تشکیل شده اند،که منجر به یک لمس چند نقطه ای مانند شبکه می شود، و مایع بین این نقاط تماس گردش می کند؛ پس از جوش برقی بسته صفحه شکل می گیرد و ساختار داخلی محکم تر می شود.جهت حرکت واسطه طرف صفحه و جهت حرکت واسطه طرف پوسته مخالف هستند.، که منجر به حرکت جریان معکوس می شود، که اثر جریان متقابل را کاهش می دهد،و امواج صفحات می تواند باعث شود که مایع به جریان آشفته تولید شده تحت مقاومت جریان کم نه تنها یک اثر انتقال گرما بسیار خوب، اما همچنین به کاهش آلودگی بشقاب کمک می کند.

مبادلات گرما صفحه و پوسته دایره ای نقش برجسته ای در انتقال گرما در محیط های کار با فشار بالا و روغن با لزگی بالا مانند تبخیرگرهای تهویه مطبوع، خنک کننده هاکولرهای آب، و گرمایش مرکزی برای مواد خنک کننده مانند آمونیاک و فریون در تجهیزات خنک کننده.در یک محیط عملیاتی که در آن واسکوسیت رسانه در هر دو انتهای مبادله گرما بسیار متفاوت است، ساختارهای کانال های مختلف در هر دو طرف صفحه و مبادله گرما پوسته مزایای زیادی دارند و می توانند مقاومت اصطکاک رسانه ها را در هر دو طرف متعادل کنند.

5ترکیب بهینه ی مبادلات گرما:

6.کاربرد:

مبادلات گرما صفحه و پوسته به طور معمول در کاربردهای مختلف صنعتی مورد استفاده قرار می گیرند که انتقال گرما کارآمد مورد نیاز است.

پردازش شیمیایی: مبادلات گرما صفحه و پوسته برای استفاده برای گرم کردن یا خنک کردن مواد شیمیایی در کارخانه های پردازش شیمیایی است.

تولید برق: آنها در نیروگاه های برق برای بازیابی گرما، تهویه بخار و سایر فرآیندهای حرارتی استفاده می شوند.

صنعت مواد غذایی و نوشیدنی: آنها برای پاستوریزه، خنک کننده و گرم کننده در پردازش مواد غذایی و نوشیدنی استفاده می شوند.

سیستم HVAC: آنها به طور گسترده ای در سیستم های گرمایش، تهویه و تهویه مطبوع برای بازیابی گرما و کنترل دمای استفاده می شوند.

صنعت نفت و گاز: آنها در پالایشگاه ها، کارخانه های پتروشیمی و سایر تاسیسات پردازش نفت و گاز برای کاربردهای مختلف گرمایش و خنک سازی استفاده می شوند.

صنعت داروسازی: آنها برای کنترل دقیق دمای در فرآیندهای تولید داروسازی استفاده می شوند.
